ATM Banking Solution

ATM Banking Solution
Solusi perbankan ATM lengkap dengan HSM simulator, ISO-8583 server, dan terminal simulator untuk operasi perbankan yang aman dan compliance.

Deskripsi Produk

Solusi perbankan ATM yang komprehensif mencakup tiga komponen utama: Hardware Security Module (HSM) Simulator untuk operasi kriptografi, ATM Server berbasis jPOS untuk pemrosesan transaksi ISO-8583, dan ATM Terminal Simulator untuk simulasi operasi terminal. Sistem ini dirancang untuk pembelajaran, pengembangan, dan testing infrastruktur perbankan dengan standar keamanan tinggi.

Komponen Utama

1. HSM Simulator

Simulator Hardware Security Module berbasis web yang menyediakan operasi kriptografi perbankan lengkap termasuk key ceremony multi-custodian, manajemen PIN dengan berbagai format (ISO-0, ISO-1, ISO-3, ISO-4), dan operasi MAC (AES-CMAC, HMAC-SHA256).

2. ATM Server (Acquirer/Switch)

Server perbankan berbasis Spring Boot yang mengimplementasikan protokol ISO-8583 menggunakan jPOS untuk memproses transaksi ATM seperti balance inquiry dan cash withdrawal dengan dukungan enkripsi PIN dan verifikasi MAC.

3. ATM Terminal Simulator

Aplikasi web yang mensimulasikan terminal ATM dengan kemampuan melakukan transaksi perbankan, sign-on/sign-off otomatis, dan mendukung server-initiated key rotation untuk keamanan terpusat.

Fitur Utama

Keamanan Kriptografi

  • Key Ceremony: Inisialisasi kunci dengan threshold 2-of-3 menggunakan Shamir’s Secret Sharing
  • Key Hierarchy: Manajemen 8 tipe kunci (LMK, TMK, TPK, TSK, ZMK, ZPK, ZSK, KEK)
  • PIN Management: Enkripsi, verifikasi, dan translasi PIN dengan multiple format
  • MAC Operations: Generate dan verifikasi MAC dengan AES-CMAC dan HMAC-SHA256
  • Key Rotation: Server-initiated remote key rotation tanpa intervensi manual

Operasi Transaksi

  • Balance Inquiry untuk cek saldo rekening
  • Cash Withdrawal dengan validasi saldo
  • Audit trail lengkap untuk semua transaksi
  • Real-time transaction monitoring

Infrastruktur Perbankan

  • Model empat pihak (Issuer, Acquirer, Switch, Processor)
  • Dukungan terminal: ATM, POS, MPOS, E-Commerce
  • Pertukaran kunci antar bank (key exchange)
  • Sign-on/sign-off untuk manajemen koneksi jaringan

Teknologi yang Digunakan

Backend Framework:

  • Spring Boot 3.5.6 / 4.0.0-RC1
  • Java 21 / Java 25 (dengan virtual threads)
  • jPOS 3.0.0 untuk ISO-8583

Database:

  • PostgreSQL 17
  • Flyway DB untuk migrasi database
  • Spring Data JPA & Hibernate ORM

Security & Cryptography:

  • AES-256 encryption
  • PBKDF2-SHA256 untuk key derivation
  • BouncyCastle 1.78.1
  • Shamir’s Secret Sharing untuk multi-custodian

Frontend:

  • Thymeleaf template engine
  • Tailwind CSS 4.1
  • jQuery untuk interaktivitas

Testing:

  • TestContainers untuk integration testing
  • JUnit 5
  • Playwright untuk end-to-end testing

Scalability:

  • Virtual threads (Java 25) untuk 100k+ concurrent sessions
  • ISO-8583 server pada port 22222
  • ASCIIChannel untuk transmisi pesan
  • Base24Packager untuk format ACI BASE24

Arsitektur Sistem

Arsitektur ATM Banking Solution

Sistem terdiri dari tiga layer utama:

  1. Terminal Layer: ATM dan POS terminal yang mengirim pesan ISO-8583
  2. Server Layer: jPOS server untuk routing dan pemrosesan transaksi dengan authentication dan key management
  3. Security Layer: HSM untuk operasi kriptografi, key ceremony, dan key hierarchy management

Screenshots

ATM Terminal Simulator

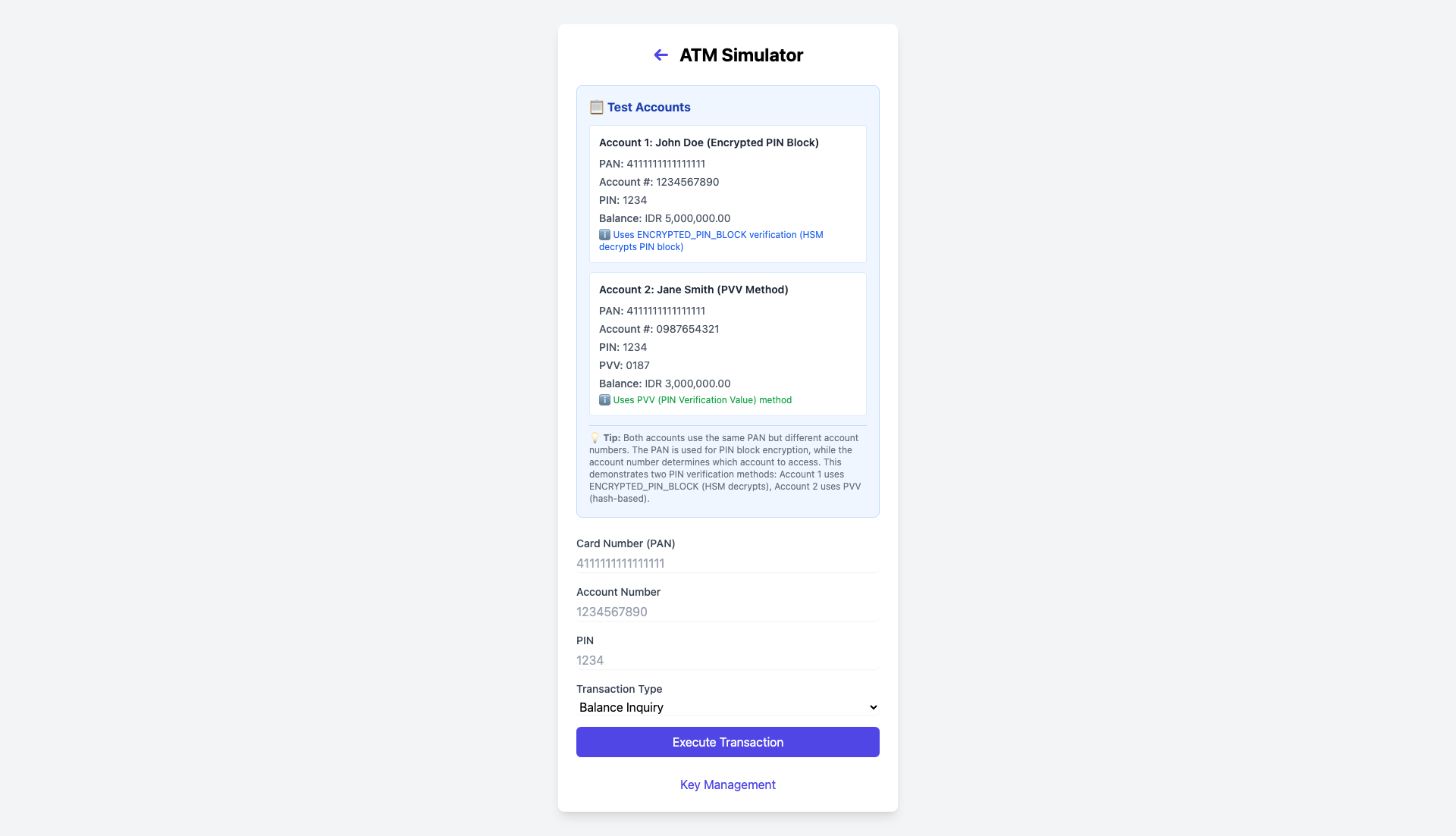

ATM Terminal Interface

Interface terminal ATM untuk simulasi transaksi perbankan dengan input kartu (PAN), PIN, dan pilihan transaksi (balance inquiry, withdrawal, key change).

HSM - Key Management

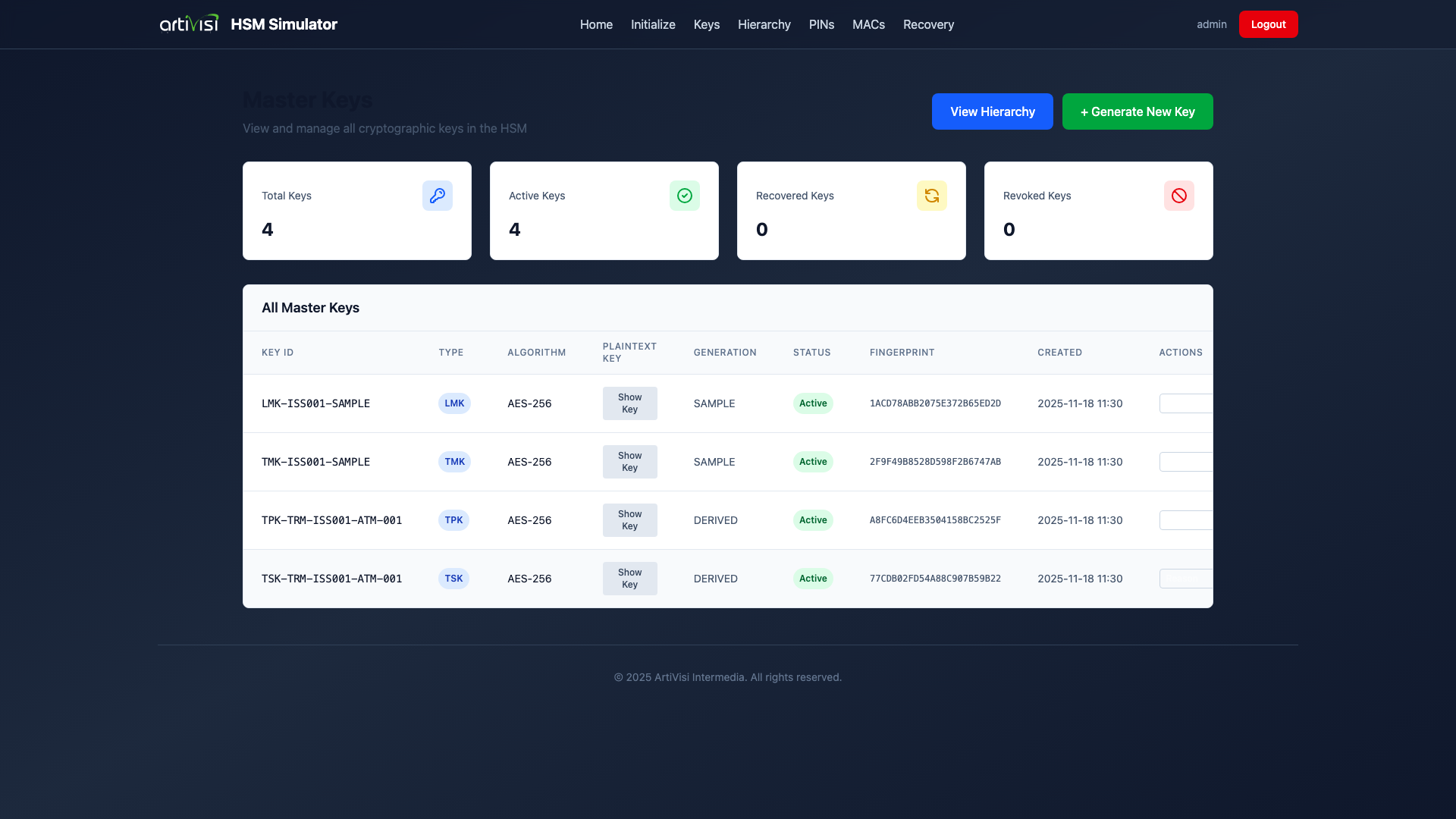

HSM Key List

Dashboard manajemen kunci kriptografi menampilkan daftar semua kunci yang aktif dengan informasi tipe, status, dan lifecycle management.

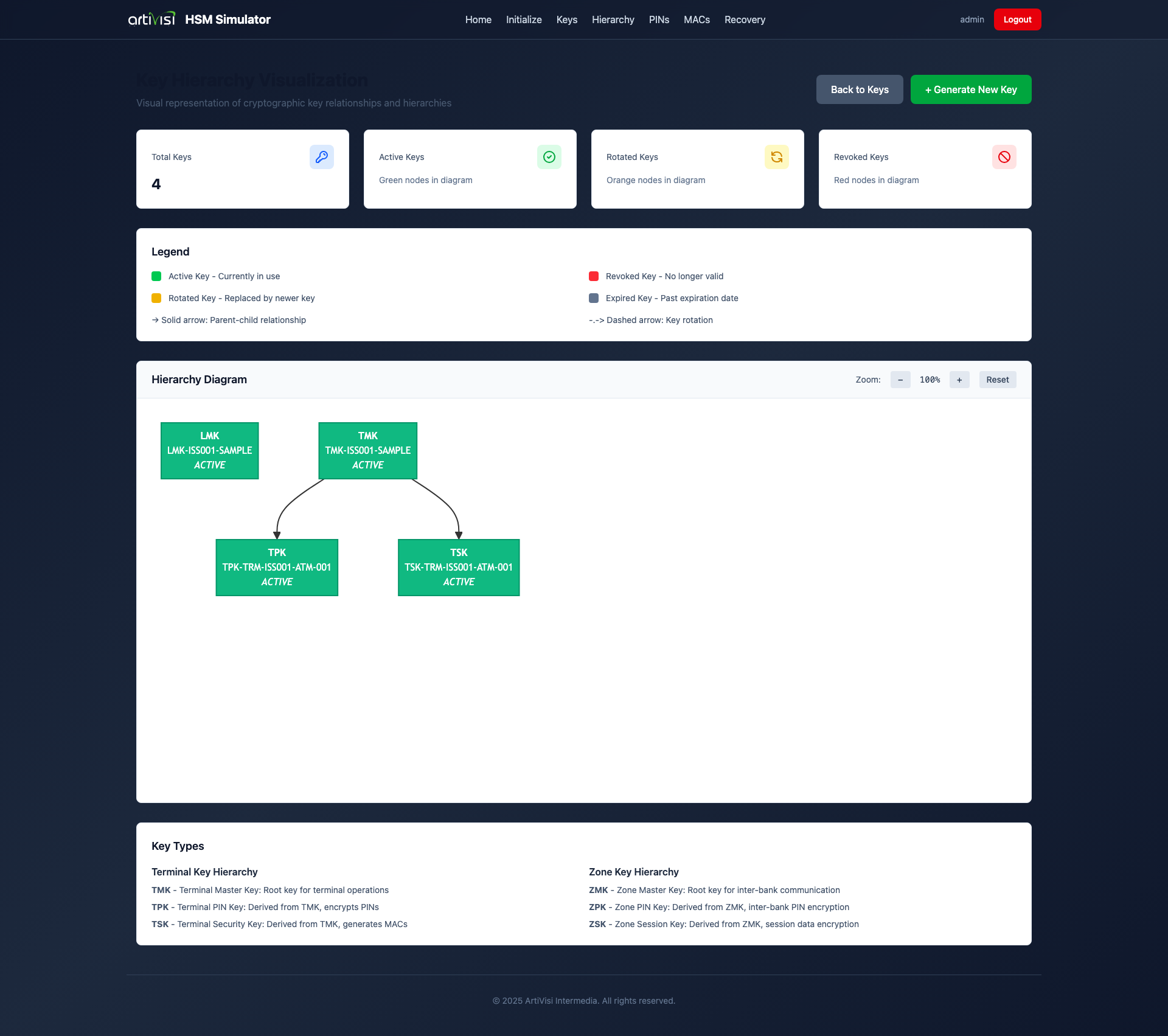

HSM Key Hierarchy

Visualisasi hierarki kunci dari Local Master Key (LMK) ke berbagai working keys (TMK, TPK, ZMK, ZPK) untuk isolasi dan rotasi yang aman.

HSM - PIN Operations

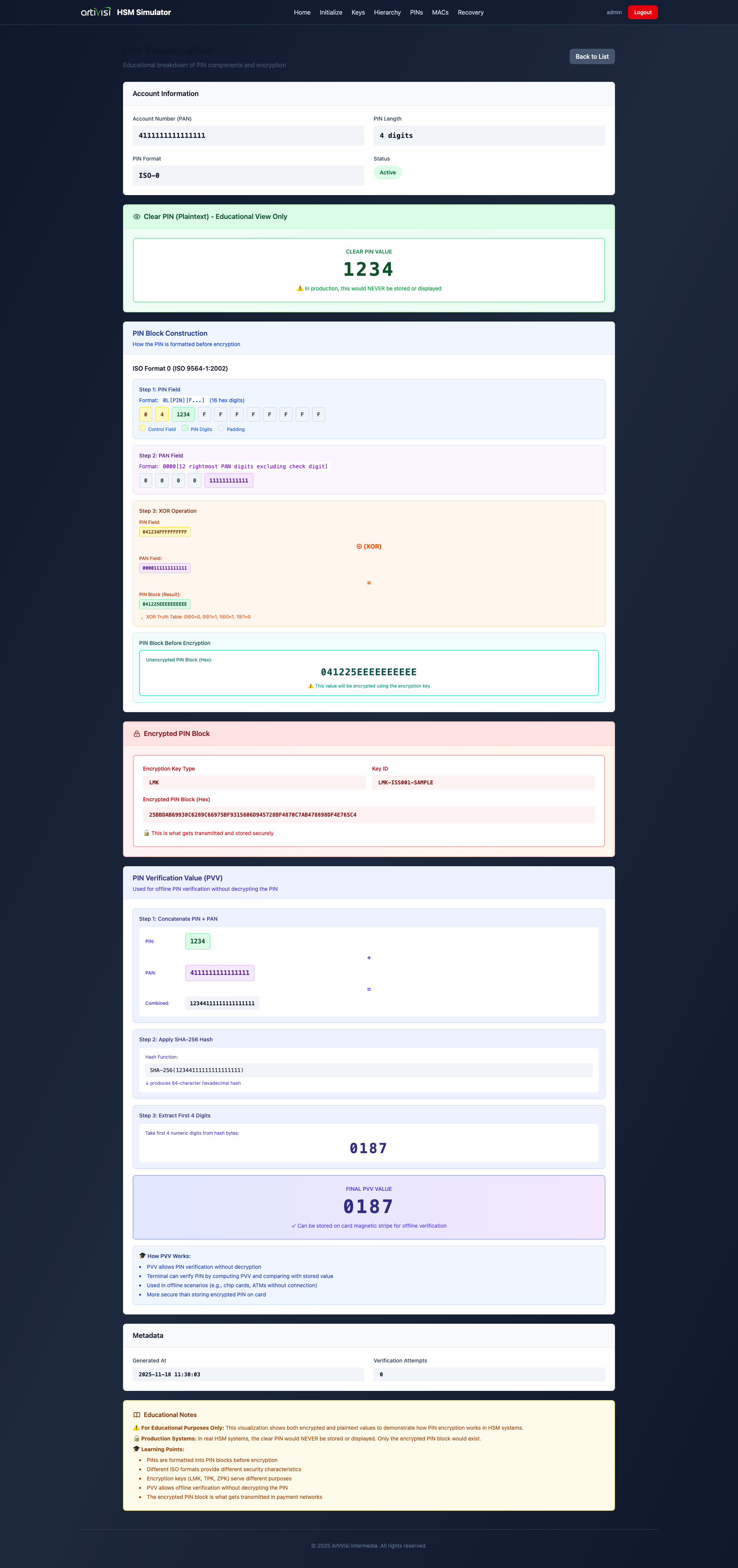

HSM PIN Visualization

Visualisasi operasi PIN menampilkan proses enkripsi, verifikasi, dan translasi PIN dengan berbagai format ISO (0, 1, 3, 4) untuk debugging dan audit.

HSM - Key Ceremony

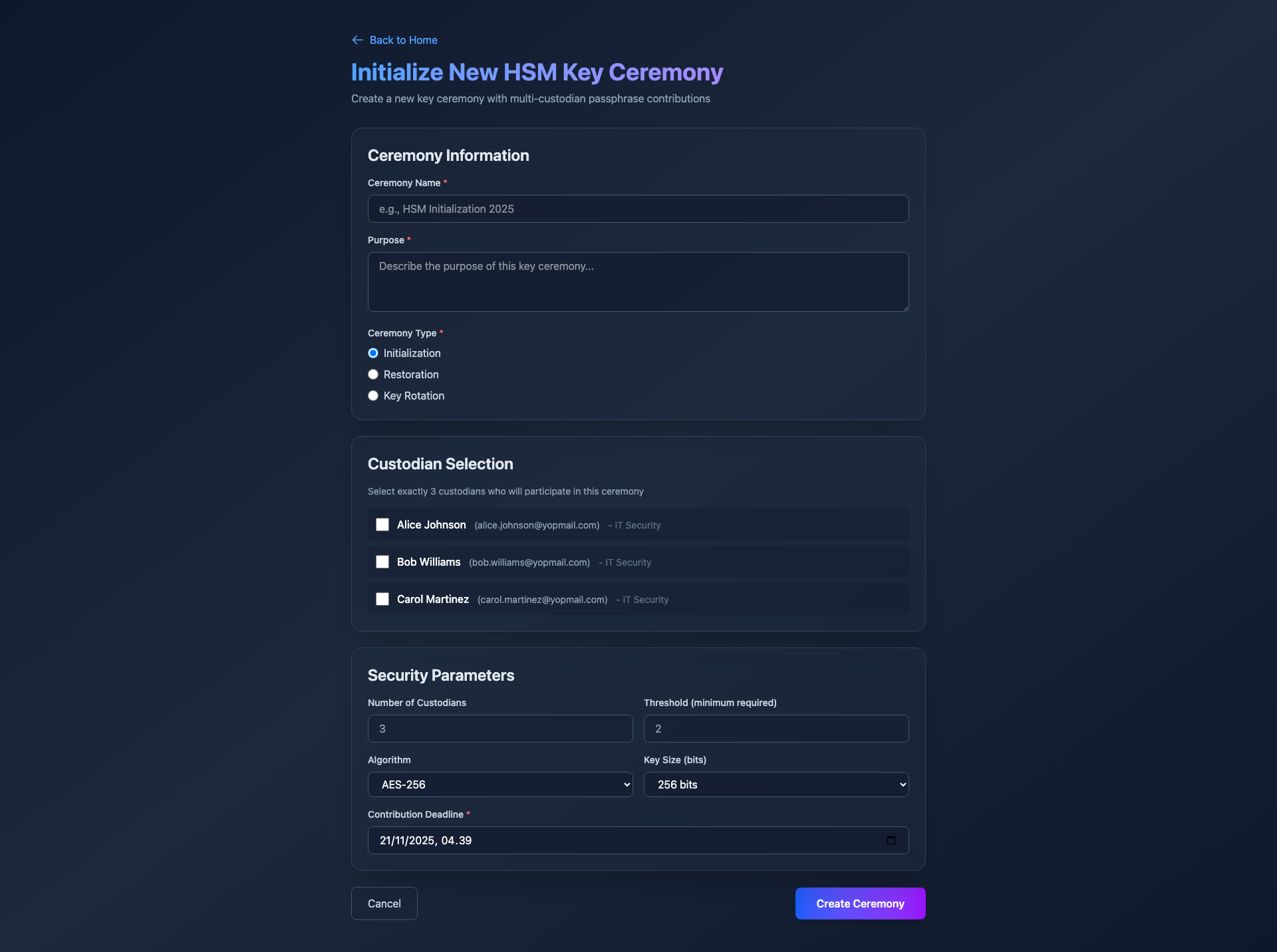

HSM Key Ceremony

Interface key ceremony untuk inisialisasi set kunci lengkap menggunakan mekanisme multi-custodian dengan threshold 2-of-3 untuk keamanan maksimal.

Keunggulan

  • Compliance: Mengikuti standar ISO-8583 dan best practices kriptografi perbankan
  • Educational: Ideal untuk pembelajaran dan workshop integrasi sistem perbankan
  • Scalable: Dukungan virtual threads untuk high-concurrency scenarios
  • Secure: Implementasi AES-256, Shamir’s Secret Sharing, dan key rotation
  • Comprehensive: Mencakup semua komponen dari terminal hingga HSM
  • Developer-Friendly: REST API untuk operasi administratif dan monitoring
  • Audit Trail: Logging lengkap untuk ceremony, transaksi, dan rotasi kunci

Use Cases

  • Training & Workshop: Pembelajaran integrasi Spring Boot dengan jPOS dan operasi kriptografi perbankan
  • Development: Pengembangan dan testing aplikasi perbankan tanpa hardware HSM fisik
  • Testing: Simulasi skenario transaksi ATM dan key rotation untuk quality assurance
  • Proof of Concept: Demonstrasi arsitektur perbankan empat pihak dengan security infrastructure
  • Research: Eksperimen dengan algoritma kriptografi dan protokol keamanan perbankan

Catatan Penting

Sistem ini dirancang untuk tujuan edukasi dan development, bukan untuk lingkungan produksi. Untuk deployment produksi, gunakan Hardware Security Module (HSM) fisik yang tersertifikasi dan implementasi security tambahan sesuai regulasi perbankan.

Protokol Komunikasi: Sistem ini menggunakan ISO-8583 secara langsung antara ATM Terminal Simulator dan ATM Server untuk tujuan pembelajaran. Dalam lingkungan produksi, ATM umumnya menggunakan protokol device management seperti NDC (NCR), 912 (Diebold), atau CCDM (Wincor) untuk komunikasi dengan ATM Gateway, yang kemudian mentranslasikan ke ISO-8583 untuk transaksi finansial.
