Pelatihan Internet of Things
Fire Detector (Monitoring Kualitas Udara) & Smart Absensi · ESP32
Kegiatan Pengabdian kepada Masyarakat (PkM)
Pelaksana: Dosen STMIK Tazkia (Endy Muhardin) + asisten mahasiswa
Mitra: Universitas Pancasila · Pendukung: PT ArtiVisi Intermedia · Juni 2026
Agenda (~2 Hari)
Hari 1 — Fundamental
- Apa itu IoT, ESP32, breadboard
- Setup Arduino IDE + driver USB
- Akun Blynk + blink LED
- Konek WiFi + kirim 1 data
- Overview studi kasus
Hari 2 — Lab Konkuren
- Pembagian 4 kelompok ke 2 lab
- Lab Fire Detector (2 kelompok)
- Lab Smart Absensi (2 kelompok)
- Demo swap antar kelompok
- Demo Smart Irrigation + penutup
Format peer-led: asisten memandu lab, trainer floating mengawasi & tangani eskalasi.
Apa itu IoT?
Menghubungkan alat fisik ke internet supaya datanya bisa dipantau & dikontrol dari jauh. Pola dasar tiap proyek di pelatihan ini sama:
Sensor→
ESP32→
WiFi→
Cloud (Blynk)→
Smartphone
Kenalan: ESP32 & Breadboard
ESP32 DevKit V1
- Komputer mungil 1 chip — menjalankan 1 program
- WiFi sudah bawaan
- Banyak kaki GPIO untuk sensor & output
Breadboard
- Rakit tanpa solder
- Tepi + / − = jalur power
- Tengah nyambung per kolom
- Semua GND disatukan
GPIO bisa jadi input (baca sensor) atau output (nyalakan buzzer/LED). Pin analog baca angka 0–4095; pin digital cuma HIGH/LOW.
Tool yang Dipakai
| Komponen | Pilihan | Catatan |
|---|
| Toolchain | Arduino IDE 2.x | Paling ramah pemula |
| Board support | esp32 by Espressif | Via Boards Manager URL |
| Driver USB | CP210x / CH340 | Sesuai chip di board |
| Cloud / dashboard | Blynk | Virtual Pin V0, V1, … |
| Token & WiFi | secrets.h | Tidak ikut ter-commit |
Detail langkah ada di workbook Bab "Fundamental IoT & Setup".
Pola Program Arduino
void setup() {
// jalan sekali saat board nyala:
// siapkan pin, mulai WiFi & Blynk
}
void loop() {
// jalan berulang terus-menerus:
// baca sensor, kirim data, aktuasi
}
Semua firmware lab ditulis lengkap di workbook — peserta tinggal copy-paste & upload.
Studi Kasus
| Lab | Komponen inti | Konsep |
|---|
Fire Detector
(+ kualitas udara) | ESP32, MQ-2, flame, DHT11, buzzer, relay | Sensor gas analog, ambang, alert, aktuasi |
| Smart Absensi | ESP32, RFID RC522, OLED, buzzer | SPI, baca kartu, kirim log ke cloud |
Smart Irrigation
(demo saja) | ESP32, soil moisture, relay, pompa | Sama dgn Fire Detector, kasus beda |
2 lab hands-on berjalan konkuren. Smart Irrigation hanya didemokan trainer di penutup.

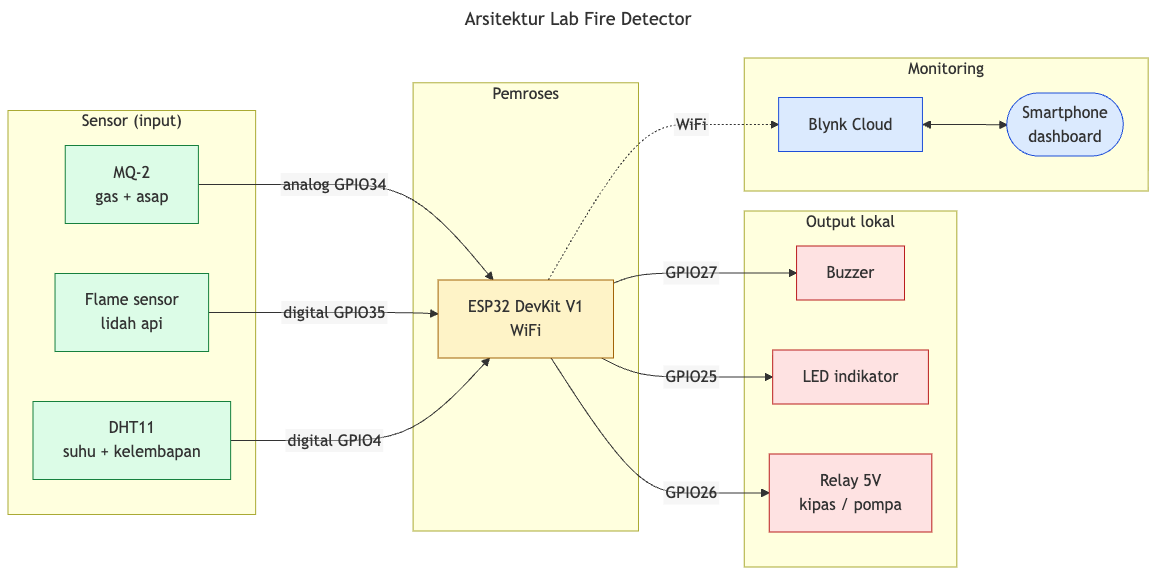

Lab Fire Detector

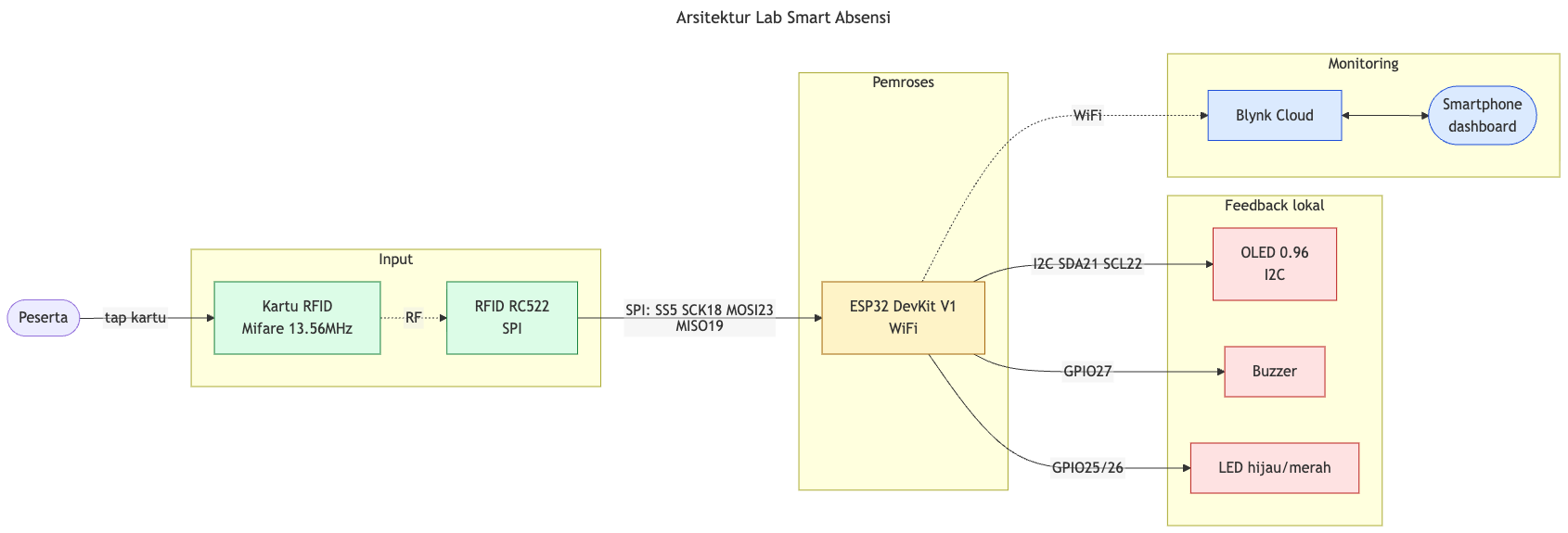

Lab Smart Absensi
Konsep Universal (Kedua Lab)
- WiFi 2.4GHz — ESP32 tidak support 5GHz; WiFi captive portal kampus → pakai hotspot HP
- Blynk datastream — kirim nilai ke Virtual Pin, tampil sebagai widget
- Baca sensor — analog (
analogRead) vs digital (digitalRead)
- Tegangan — pin ESP32 maksimal 3.3V; RC522 & DHT pakai 3.3V, MQ-2 & relay pakai 5V
Saat konsep ini muncul di kedua lab, kedua lab di-pause untuk plenary singkat, lalu lanjut konkuren.
Pembagian Kelompok
Susunan
- 8 peserta → 4 kelompok @2 orang
- 2 kelompok Fire Detector
- 2 kelompok Smart Absensi
Peran
- Trainer: konsep umum, floating, eskalasi
- Asisten: pandu lab, wiring, jawab per-hardware
- Workbook: dipakai peserta & asisten, isinya sama

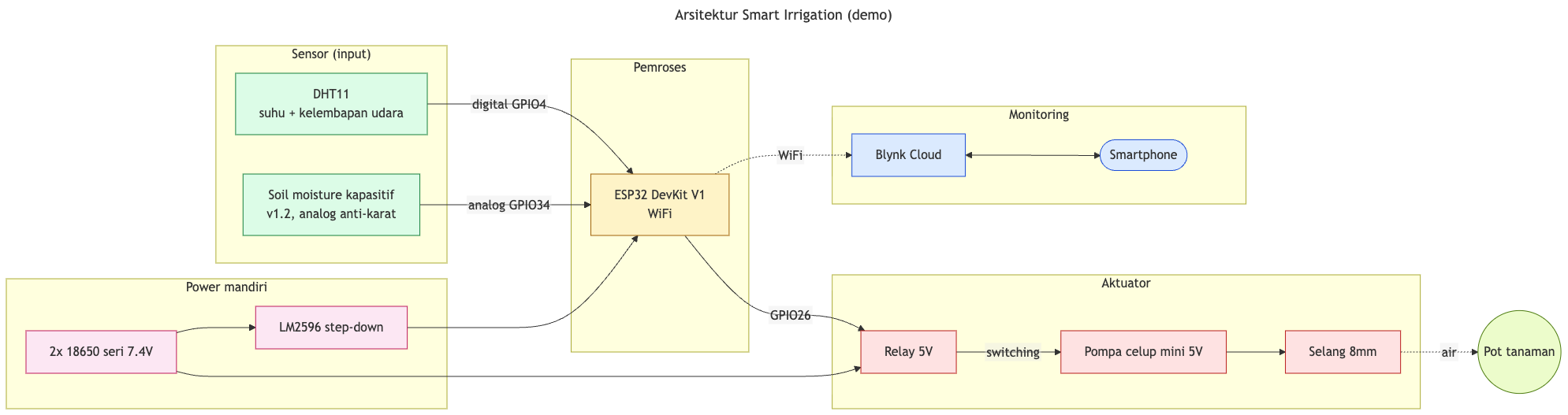

Demo: Smart Irrigation
Smart Irrigation = Pola yang Sama
| Peran | Fire Detector | Smart Irrigation |
|---|
| Sensor analog | MQ-2 (gas) | Soil moisture (kelembapan) |
| Logika | gas > ambang → bahaya | tanah > ambang → kering |
| Aktuator (relay) | kipas/pompa exhaust | pompa penyiram |
| Power | USB | Baterai 18650 + LM2596 (portabel) |
Struktur identik — yang berubah hanya makna angka sensor & apa yang diaktuasi. Pompa selalu lewat relay, tidak langsung dari pin ESP32. Prototype dibawa trainer; bukan lab peserta.

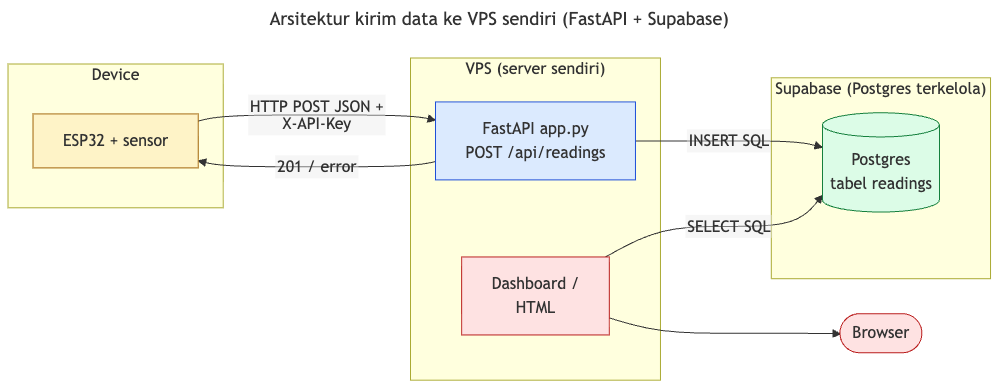

Lanjutan: Data ke VPS Sendiri
Alternatif Blynk: ESP32 kirim HTTP POST (JSON) ke app FastAPI di VPS, yang meng-INSERT ke Postgres di Supabase (SQL biasa via psycopg, bukan SDK). Detail di Lampiran C workbook. Materi opsional — Blynk tetap jalur utama lab.
Materi Download
Firmware (.ino)
Lanjutan: VPS sendiri
Isi secrets.h / .env sendiri (token + WiFi) — contoh ada di tiap zip. Semua materi juga ada di repo GitHub.
Penutup
- Tiap proyek IoT polanya sama: sensor → ESP32 → cloud → HP
- Mulai dari 1 sensor + 1 data, lalu tambah bertahap
- Sensor gagal? Tampilkan error eksplisit — bukan diam-diam diganti angka asal-asalan
- Workbook + firmware bisa dipakai mandiri di rumah
Terima kasih — Endy Muhardin · STMIK Tazkia & PT ArtiVisi Intermedia
